Зеленый разъем печатающей головки DX5: сигнал и стабильность

В сложной экосистеме широкоформатной цифровой печати основное внимание часто уделяется пьезоэлектрическим элементам и соплам печатающей головки. Однако часто упускаемый из виду, но ключевой компонент определяет долговечность и точность сигнала всего печатающего блока: кабельный интерфейс, обозначенный отраслевым стандартом зеленым разъемом печатающей головки DX5. Эта отличительная физическая особенность не просто эстетический выбор; она служит важным идентификатором совместимости, экранирования сигнала и протоколов обслуживания в условиях высокоточной печати.

Визуальная идентификация и обеспечение совместимости

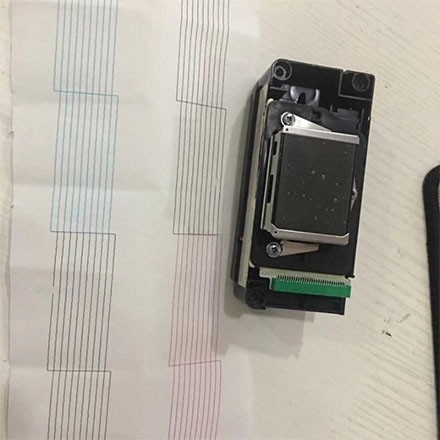

«Зеленый разъем» это специфическая цветовая кодировка клемм гибкого плоского кабеля (FFC) или гибкой печатной платы (FPC), которые напрямую взаимодействуют с входными контактами печатающей головки DX5. В условиях цеха, где могут использоваться печатающие головки нескольких поколений (например, DX4, DX7 или XP600), этот зеленый оттенок служит немедленной визуальной защитой от несоответствия. Распиновка и требования к напряжению архитектуры DX5 значительно отличаются от предшественников. Использование кабеля со стандартным зеленым разъемом гарантирует идеальное соответствие 42-контактной конфигурации логической плате печатающей головки, предотвращая катастрофические короткие замыкания, которые могли бы произойти, если бы неподходящий кабель был вставлен в разъем с усилием. Эта цветовая кодировка упрощает процесс замены, позволяя техническим специалистам с первого взгляда проверить совместимость перед включением системы.

Экранирование сигнала и стабильность передачи данных

Помимо идентификации, конструкция узла с зеленым разъемом разработана для электромагнитной совместимости. Печатающая головка DX5 работает на высоких частотах, что требует передачи сложных сигналов данных, управляющих тысячами сопел одновременно. Зеленый разъем обычно закрывает экранированный кабельный узел, предназначенный для защиты от электромагнитных помех (ЭМП), создаваемых материнской платой принтера, шаговыми двигателями и источниками питания. Экранирующий слой, заземленный через интерфейс разъема, предотвращает перекрестные помехи сигнала и искажение данных. Эта целостность жизненно важна для поддержания точного позиционирования капель; Без него принтеры могут проявлять такие симптомы, как отсутствие сопел, вертикальные полосы или нестабильная последовательность срабатывания, которые часто ошибочно диагностируются как неисправности печатающей головки, хотя на самом деле первопричина кроется в поврежденном соединении.

Снижение износа и упрощение обслуживания

Соединение между кабелем и печатающей головкой является точкой механической нагрузки, подверженной вибрации и термическим циклам во время работы. Зеленый разъем имеет усиленный механизм фиксации, который надежно закрепляет кабель на корпусе печатающей головки. Такая конструкция предотвращает микроперемещения, которые могут привести к износу хрупких позолоченных контактов на печатной плате печатающей головки. Для специалистов по техническому обслуживанию надежная конструкция этого разъема позволяет более безопасно отключать и подключать его во время плановой очистки или замены головки. Это снижает риск изгиба контактов или разрыва гибких дорожек кабеля, что является распространенной проблемой для менее качественных, неэкранированных аналогов. Сохраняя физическую целостность точки соединения, зеленый разъем продлевает срок службы дорогостоящего компонента печатающей головки.
